双面压电蜂鸣片

FT-32T-3.0AS1双面片


产品详情

谐振频率Resonant frequency        (Fr)

2.4±0.3 KHz

谐振电阻Resonant resistance        (R)

100Ω Max

静电容量Electrostatic capacity       (C)

180000±30%pF at 120Hz

介电损耗Dielectric loss

Max 5%

绝缘电阻Insulation resistance

Min 100MΩ @25VDC

金属片材料Material of metal plate

SUS 304

金属片直径Metal plate diameter       (D)

Φ31.8  +0.1/-0.1 mm

压电片直径PZT plate diameter        (d)

Φ31  +0.3/-0.3 mm

蜂鸣片总厚度Element total thickness   (T)

0.46 ±0.05 mm

金属片厚度Metal plate thickness        (t)

0.15 ±0.01 mm

最大输入电压Maximum input voltage

30Vp-p

工作温度范围Operating temperature range

-20~+70℃

存储温度范围Storage temperature range

-20~+80℃

备注Note

双面印刷绿色阻焊剂

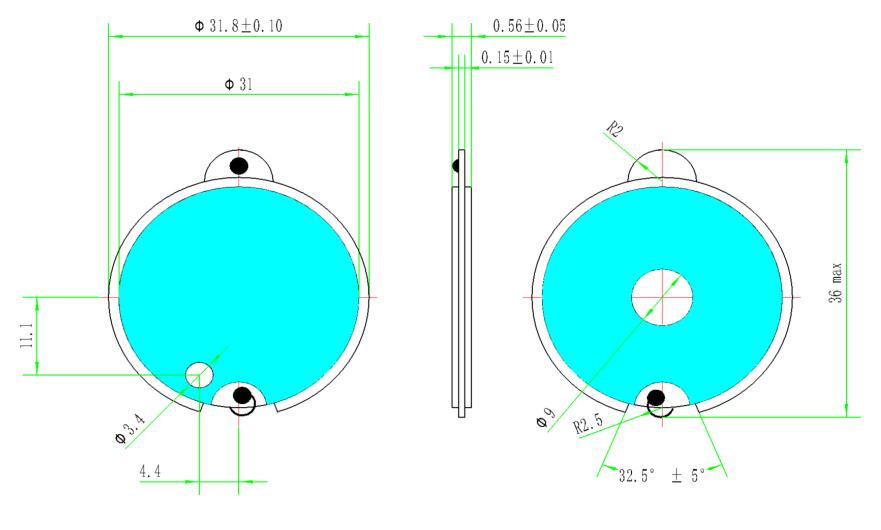

APPERANCE AND DIMMENSIONS:
